A cobertura da Rua da Saúde, na Santa Casa de Misericórdia de Porto Alegre, é uma obra-prima de inovação arquitetônica e de engenharia. Utilizando uma estrutura em aço esbelta e de forma livre, o projeto trouxe desafios significativos e soluções inovadoras que transformaram um espaço degradado em um espetáculo arquitetônico. Miriam Sayeg, arquiteta e diretora LATAM do escritório Schlaich Bergermann Partner (sbp), compartilha nestas páginas os detalhes dessa transformação.

A obra apresentou desafios significativos desde o início. Miriam Sayeg explica: “A sbp foi convidada pela Santa Casa de Misericórdia de Porto Alegre para participar da concorrência do projeto e construção da cobertura. O programa anterior não foi viável devido a problemas geométricos e interferências das fundações com a infraestrutura hospitalar”.

Após vencer a concorrência, a sbp precisou reformular o conceito arquitetônico e estrutural da cobertura. “Nosso principal desafio foi tornar a estrutura do tipo gridshell viável para a cobertura da Rua da Saúde, reduzindo o número de apoios para minimizar interferências com a infraestrutura hospitalar,” conta Miriam.

A utilização de aço e vidro na cobertura trouxe tanto funcionalidade quanto estética ao espaço. “O metal como elemento estrutural da grelha de cobertura possibilitou obter uma configuração extremamente esbelta, generosa em seus vãos, definindo uma área de proteção aos usuários do complexo hospitalar, além de gerar uma experiência de conforto e acolhimento nas áreas sob a cobertura,” explica a arquiteta. A transparência do vidro, combinada com a leveza do aço, transformou o ambiente de circulação em um espaço convidativo e protegido.

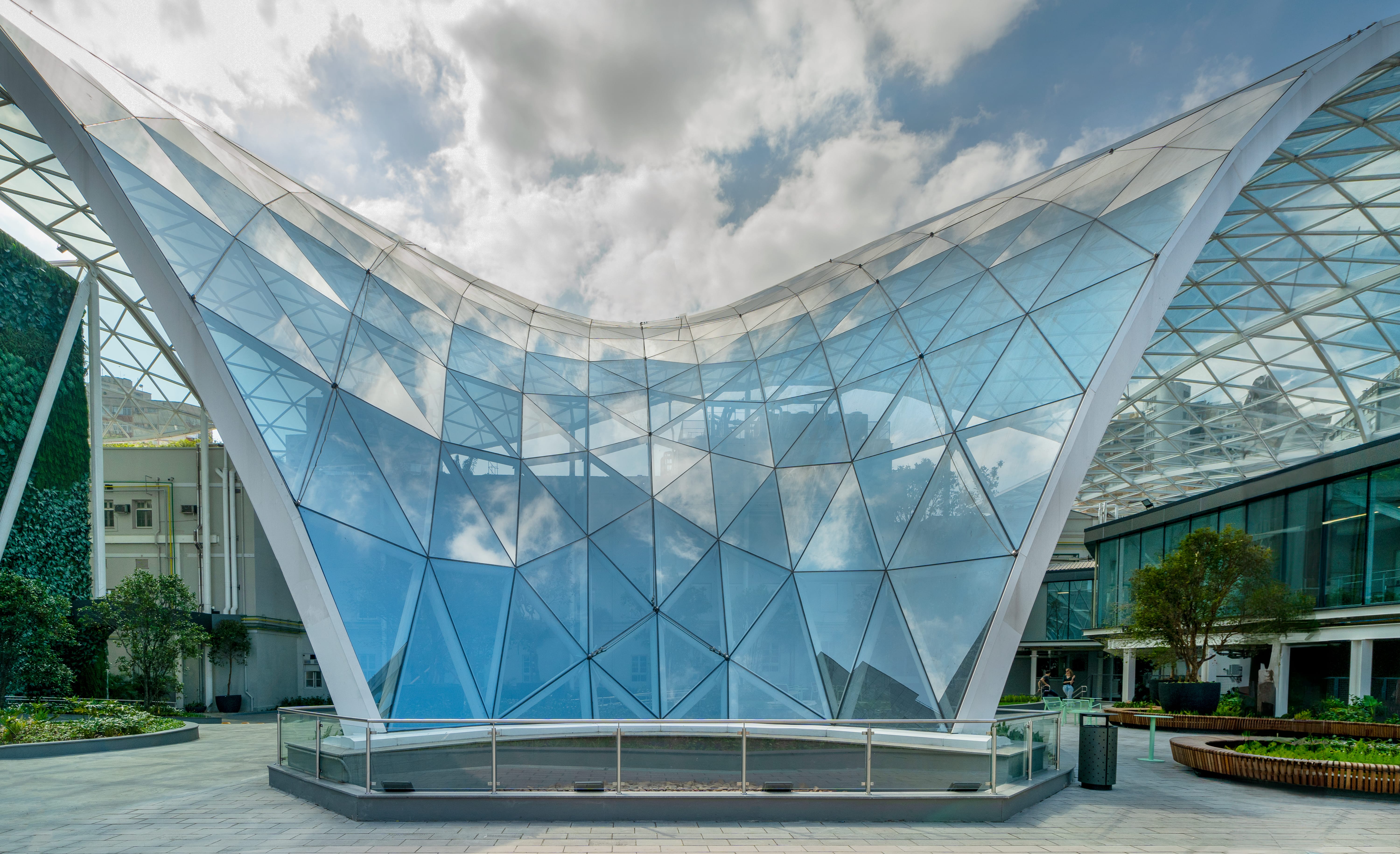

Para garantir a estabilidade e eficiência da cobertura, a estrutura é suportada por 14 pontos de apoio, com colunas de perfis tubulares em forma de V. “A geometria global foi intensamente otimizada pela engenharia da sbp,” comenta Sayeg. “Inicialmente, a concepção da grelha de cobertura previa o apoio total nas fachadas dos edifícios circundantes e no impluvium, um ponto focal impactante da estrutura que se tornou um dos principais apoios.”

O conceito estrutural foi ajustado cuidadosamente. “A posição final dos 14 pontos de apoio foi definida em um processo contínuo, levando em conta os edifícios existentes e as instalações subterrâneas,” explica a arquiteta.

As cargas horizontais são direcionadas principalmente aos apoios do impluvium e ao contraventamento em forma de M, enquanto as colunas em V suportam cargas horizontais menores e as colunas verticais transmitem cargas diretamente aos pontos de base.

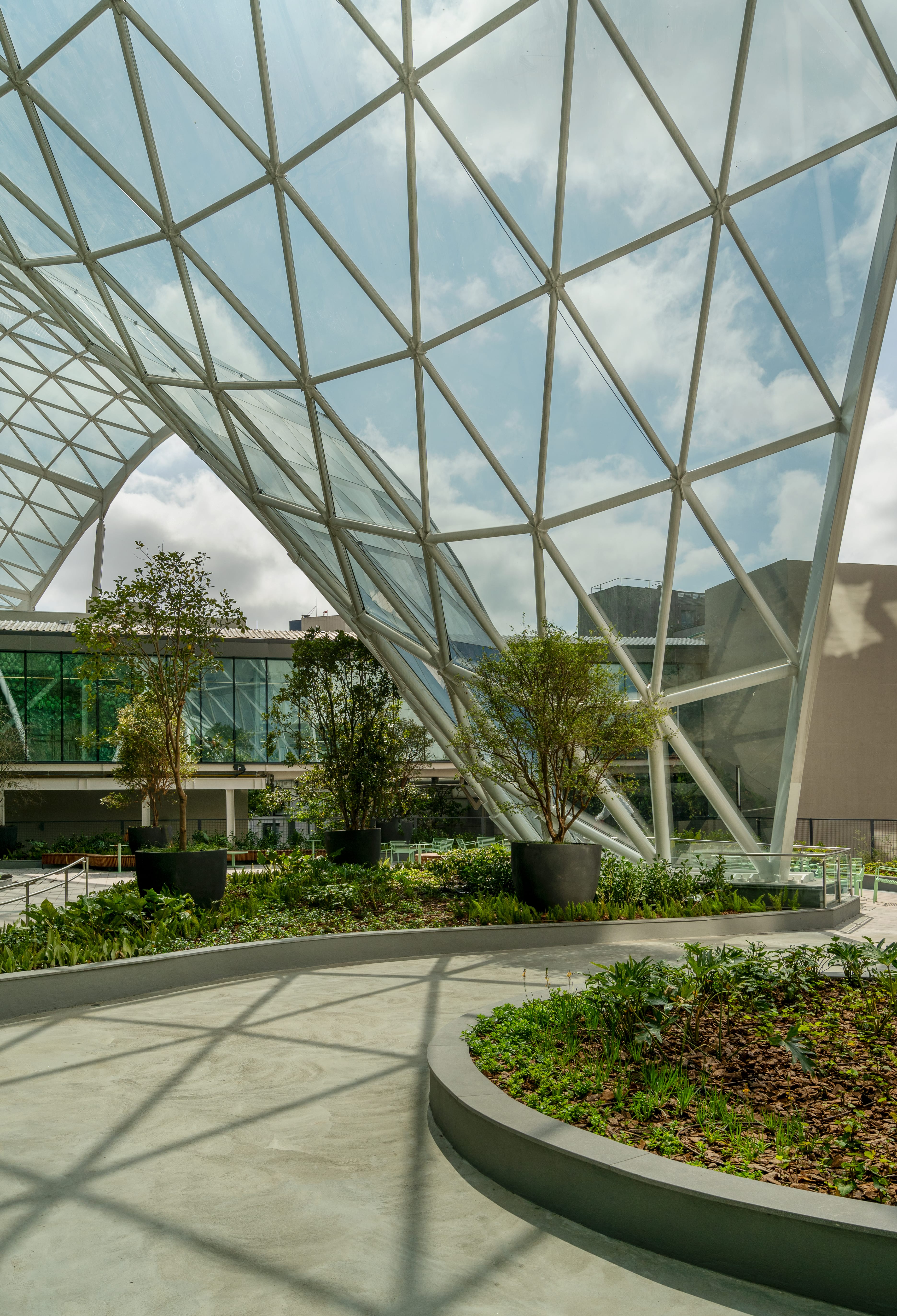

A estrutura da cobertura é composta por uma grelha triangular em aço com perfis tubulares, conectada a amarrações soldadas por meio de seis placas de aço e um tubo cônico maciço. “Esse design proporciona estabilidade e também uma estética esbelta e impressionante”, diz Sayeg.

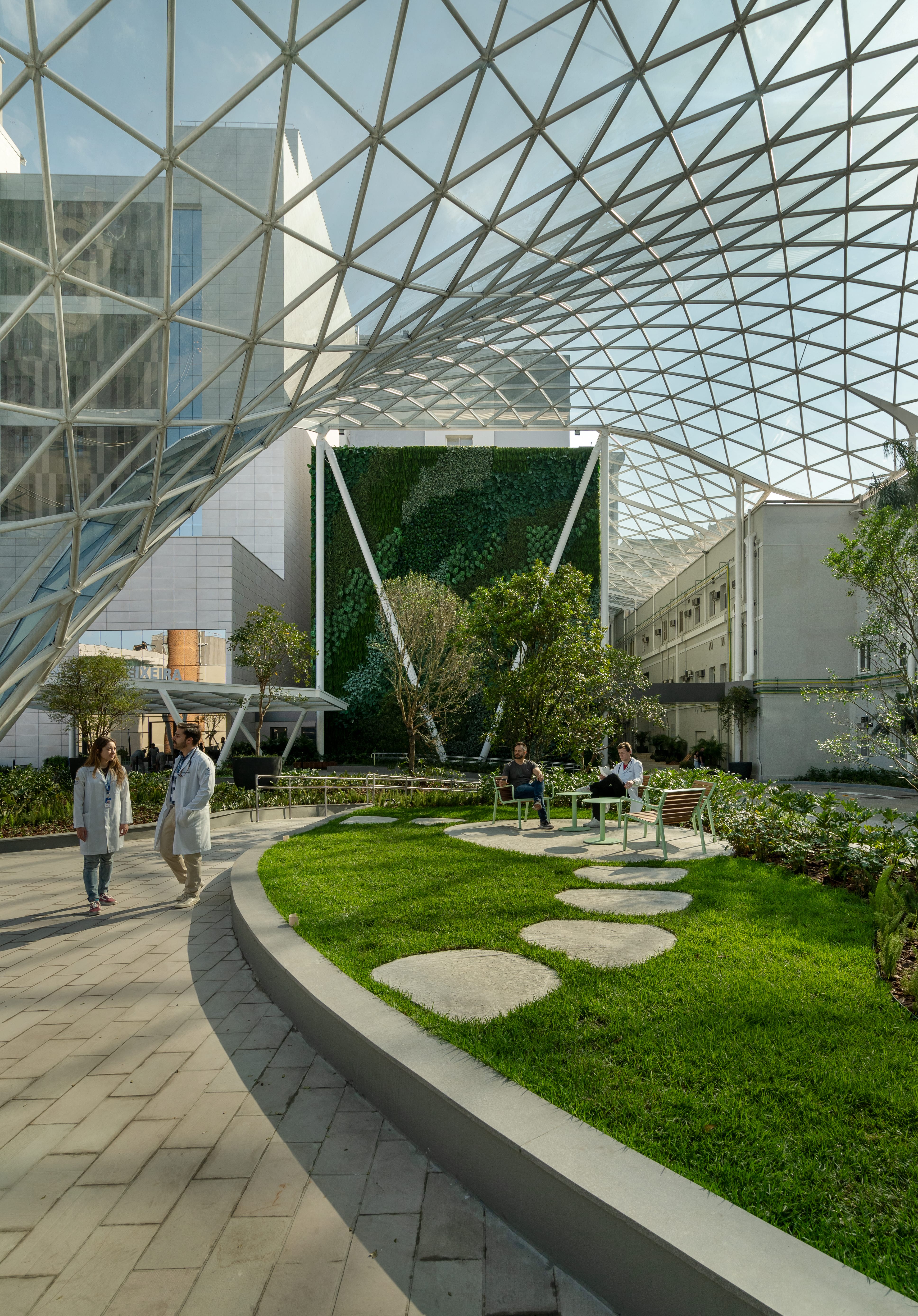

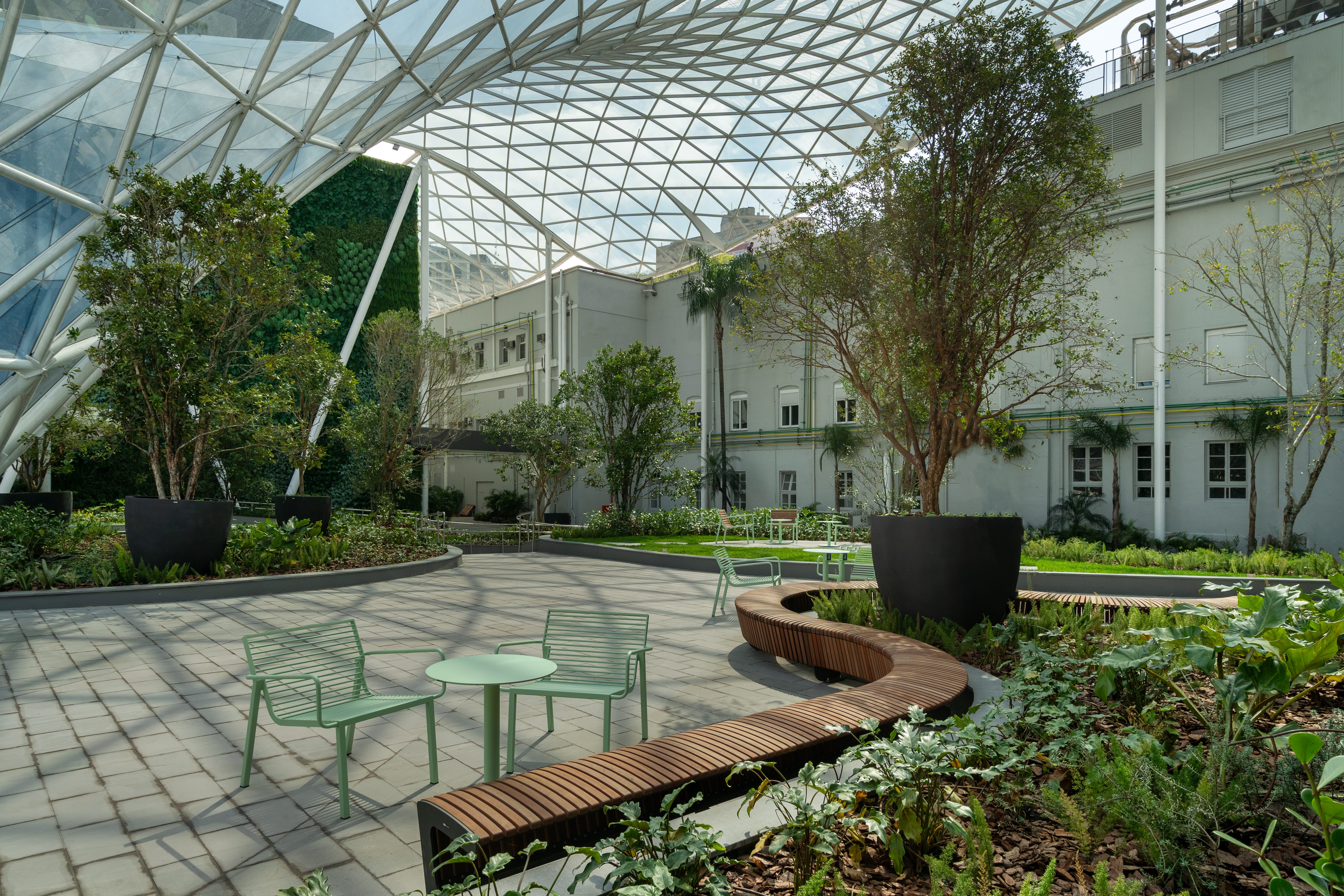

Um dos objetivos do projeto foi criar uma área externa animada e verde. A estrutura metálica influenciou diretamente essa criação. “A esbeltez do metal, viabilizada pela expertise de engenharia da sbp, permitiu que as áreas verdes e de convivência na praça da Rua da Saúde pudessem ser os verdadeiros pontos focais,” afirma a arquiteta.

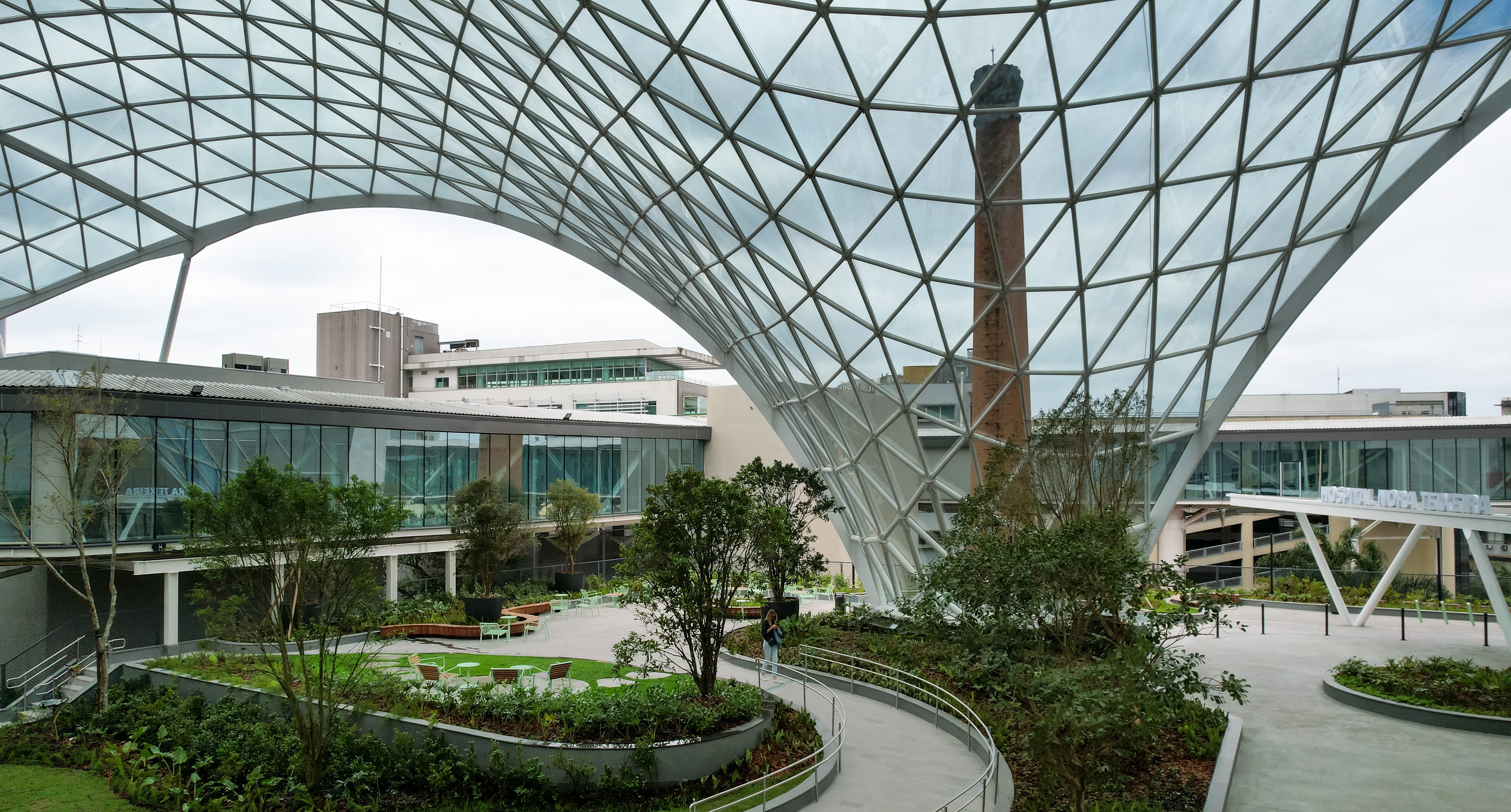

A cobertura funciona como um véu transparente que protege os usuários e harmoniza com a natureza.

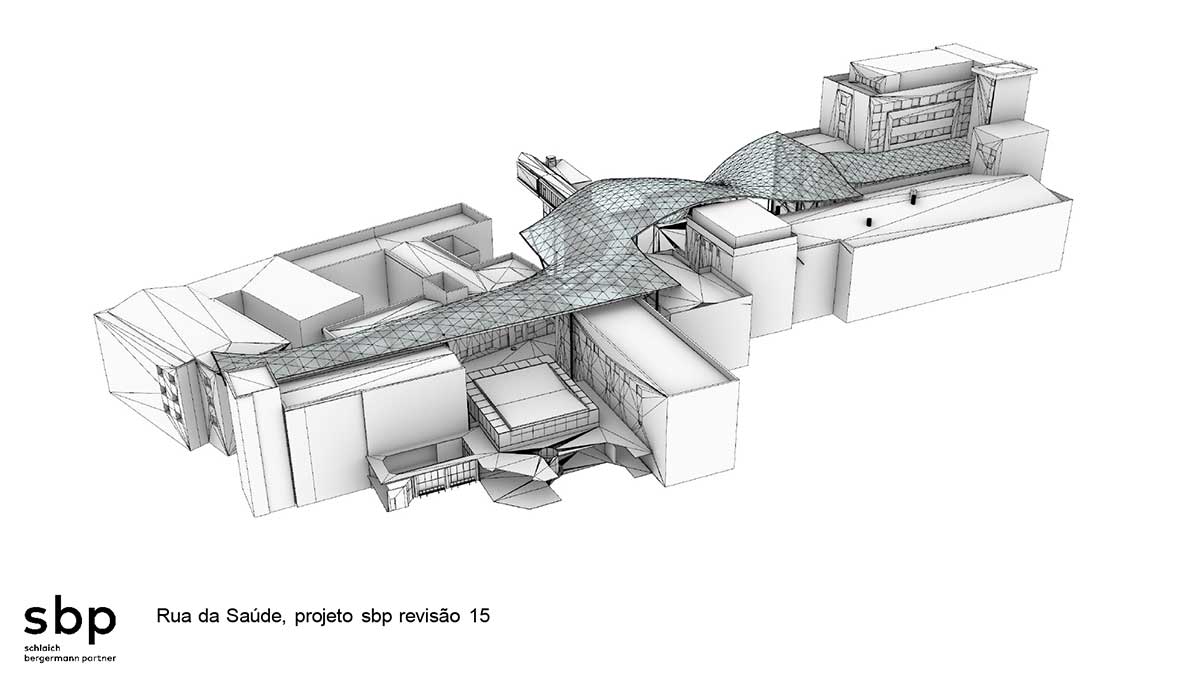

O processo de determinação de formas foi fundamental para alcançar a beleza única da estrutura. “Gridshells são estruturas tridimensionais, que permitem maior liberdade de curvatura de forma geral e, sobretudo, a cobertura de grandes áreas sem a necessidade de apoios intermediários,” explica Miriam. A sbp utilizou novos processos de concepção juntamente com a análise de elementos finitos para otimizar a estrutura, garantindo seções esbeltas e uma estrutura econômica.

A cobertura da Rua da Saúde é uma referência mundial em gridshells na América Latina, combinando estética, funcionalidade e engenharia de forma exemplar.  O escritório sbp criou uma obra que moderniza a Santa Casa de Misericórdia de Porto Alegre e promete se tornar um marco icônico na cidade.

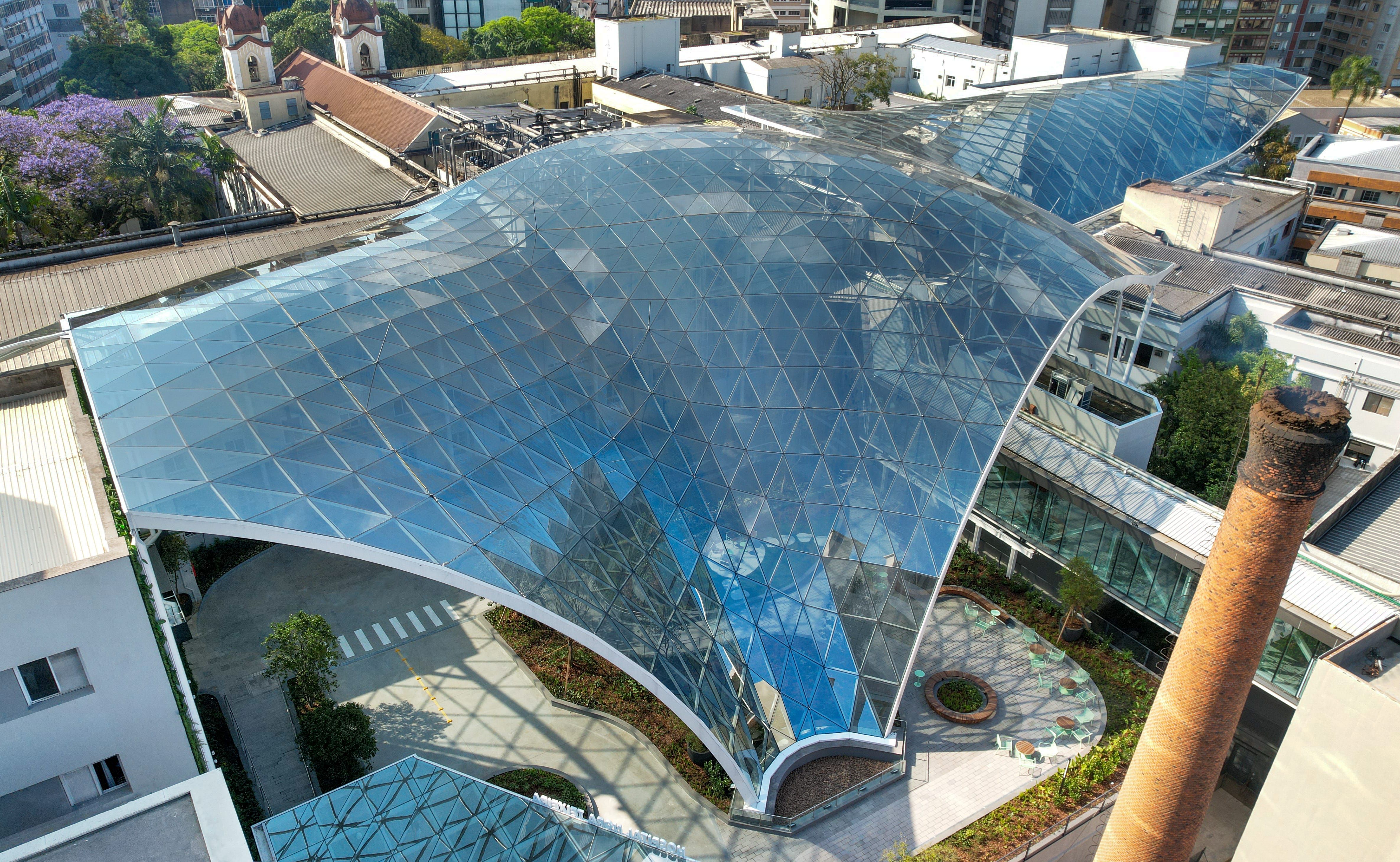

Com 1.647 painéis de vidro e uma estrutura em aço esbelta, a Rua da Saúde redefine o espaço hospitalar, proporcionando um ambiente protegido, acolhedor e esteticamente agradável para todos os seus usuários.

FICHA TÉCNICA

Cobertura da Rua da Saúde

>  Projeto Arquitetônico/ Arquiteto Responsável: Seferin Arquitetura e sbp/Daniel Gebreiter, Miriam Sayeg e engenheiro Burkhard Krenn
> Fabricante da Estrutura em Aço: Brafer Construções Metálicas
> Execução da Obra: Brafer
> Empresa Responsável pelo Projeto da Estrutura em Aço: sbp do Brasil schlaich bergermann partner
> Área Construída: 4.000 m2
> Volume de Aço Empregado:404 toneladas
> Conclusão da Obra: 2023
> Local: Porto Alegre, RS
